1.安裝Flask與Pyodbc三個套件，Flask套件為Python 的web framwork，用來執行C3.js套件，pyodbc則是用來將SQl server資料與python做串接
pip install Flask,pyodbc若使用python3.5版安裝pyodbc會出現不支援的問題，請至此網址下載pyodbc.whl檔並安裝，whl安裝語法如下
cd "檔案所在跟目錄"
pip install pyodbc-3.0.10-cp35-none-win32.whl
2.下載C3.js與D3.js(雖然使用C3但C3的基礎建立在D3之上故還是需要引用D3檔案)
C3.JS
D3.JS
3.建立index.html頁面
- 第一步建立基本html
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Title</title>
</head>
<body>
</body>
</html>- 建立JavaScript的語法區塊，在body tag中加入以下語法，這邊的function myConcat為讀取Flask送來的資料透過處理後轉換成C3能讀取的array 會傳回一個重資料庫讀取的array檔，其中此function有兩個參數，因為C3需要給予資料命名，因此地一個參數為命名，第二個參數才是要處理重python來的list ，轉換為c3所要的array，someJavaScriptvar與someJavaScriptvar2為讀取Flask來的資料，並在丟給myConcatfunction處理
<div id="chart"></div>
<script>
function myConcat(col_name,arguments) {
var array_data = [col_name.toString()]
for (var i = 0; i < arguments.length; i++) {
array_data.push(arguments[i]);
}
return array_data;
}
var someJavaScriptVar = {{ data1 }};
var someJavaScriptVar2 = {{ data2 }};
var data1 =myConcat("data1",someJavaScriptVar)
var data2 = myConcat("data2",someJavaScriptVar2)
var chart = c3.generate({
data: {
columns: [
data1,
data2
]
},
axis: {
x: {
type: 'category',
categories: ['cat1', 'cat2', 'cat3','cat4','cat5','cat6','cat7']
}
}
});
</script>
4.引用JS file 到html檔案中，引用方式有底下兩種方式，並提供相關語法
- 利用網址引用(只需要在html檔案中的head標籤引用以下語法即可)
<script type="text/javascript" src="//cdnjs.cloudflare.com/ajax/libs/d3/3.4.11/d3.js"></script>
<script type="text/javascript" src="//cdnjs.cloudflare.com/ajax/libs/c3/0.1.29/c3.js"></script>
<link href="//cdnjs.cloudflare.com/ajax/libs/c3/0.1.29/c3.css" rel="stylesheet" type="text/css">- 利用自行下載的JS檔案引用

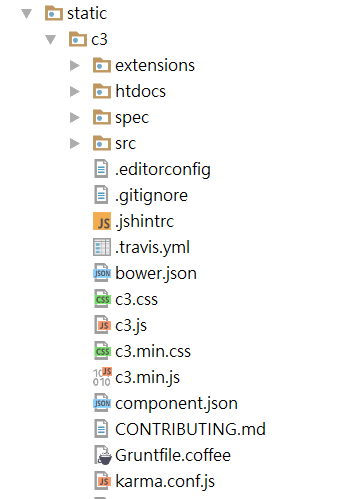

(這邊的src擇要對應你所存放的c3與d3的js，以及c3的css，這邊要注意的是flask讀取相關的css與js需要放在static資料夾下，因此建議參閱下圖的存放方式，將c3與d3相關檔案分別放入兩個資料夾中，再將兩資料夾放入static資料夾下以便flask讀取)
<link href="../static/c3/c3.min.css" rel="stylesheet" type="text/css">
<script src="../static/c3/c3.min.js" ></script>
<script src="../static/d3/d3.js" charset="utf-8"></script>5.資料庫準備
- 建立資料表
CREATE TABLE [dbo].[C3](
[Data1] [int] NULL,
[Data2] [int] NOT NULL
) ON [PRIMARY]- 隨意插入資料欄位可參考下圖
6.Flask主程式撰寫
- 建立資料庫連線資料
#create connect session
conn = pyodbc.connect('DRIVER={SQL Server};SERVER="your server or ip";DATABASE="Database name";UID="user name";PWD="password"')- 編寫連結語法(透過此function可以連接到你指定的表格，並進行資料讀取)
#connect to sql server and ,parameter tb_name=>giving your sql server table name
def db_fetch(tb_name):
cursor = conn.cursor()
cursor= conn.cursor()
cursor.execute("select * from %s"%tb_name)
rows = cursor.fetchall()
return (list(rows))
- 建立flask，這邊將上面讀取到的資料庫檔案透過Flask送到前端頁面，前端頁面透過Jinja2接收後，發布給c3.JS做資料呈現
app = Flask(__name__)
@app.route('/')
def index():
data1= []
data2 = []
for a,b in db_fetch('C3'):
data1.append(a)
data2.append(b)
return render_template('index.html',data1 = data1,data2 =data2)
app.run()6.成果展現
