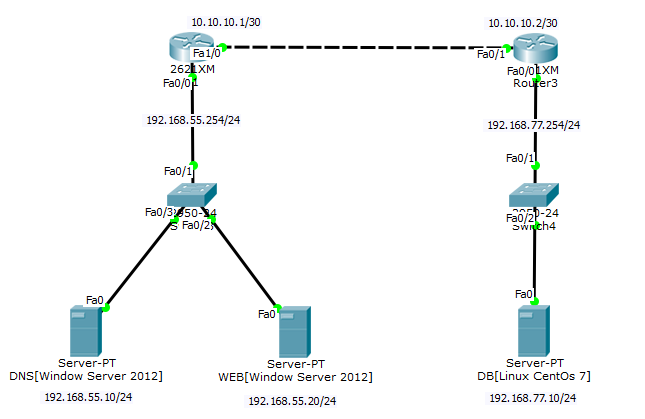

NetworkingService

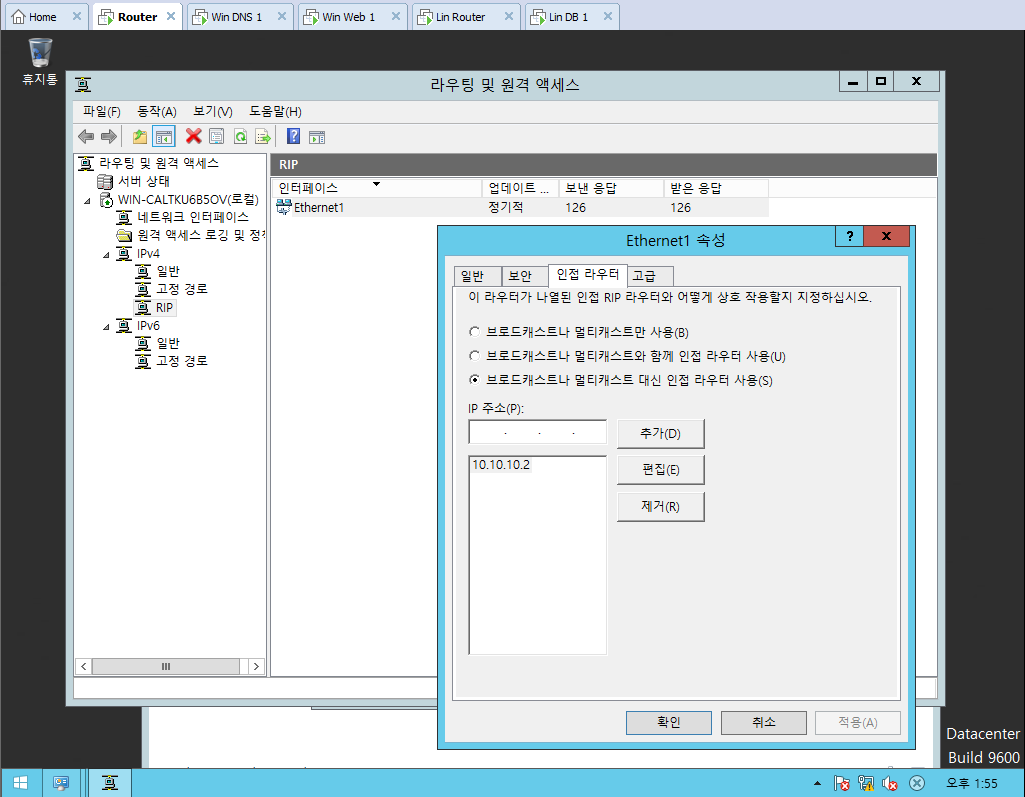

라우터 R1

• Window Server2012에서 라우팅

• 네트워크 어댑터 2개 사용

• rrasmgmt.msc에서 RIP 사용 인접라우터 등록

• 외부망 : 10.10.10.1/30

• 내부망 : 192.168.55.254/24

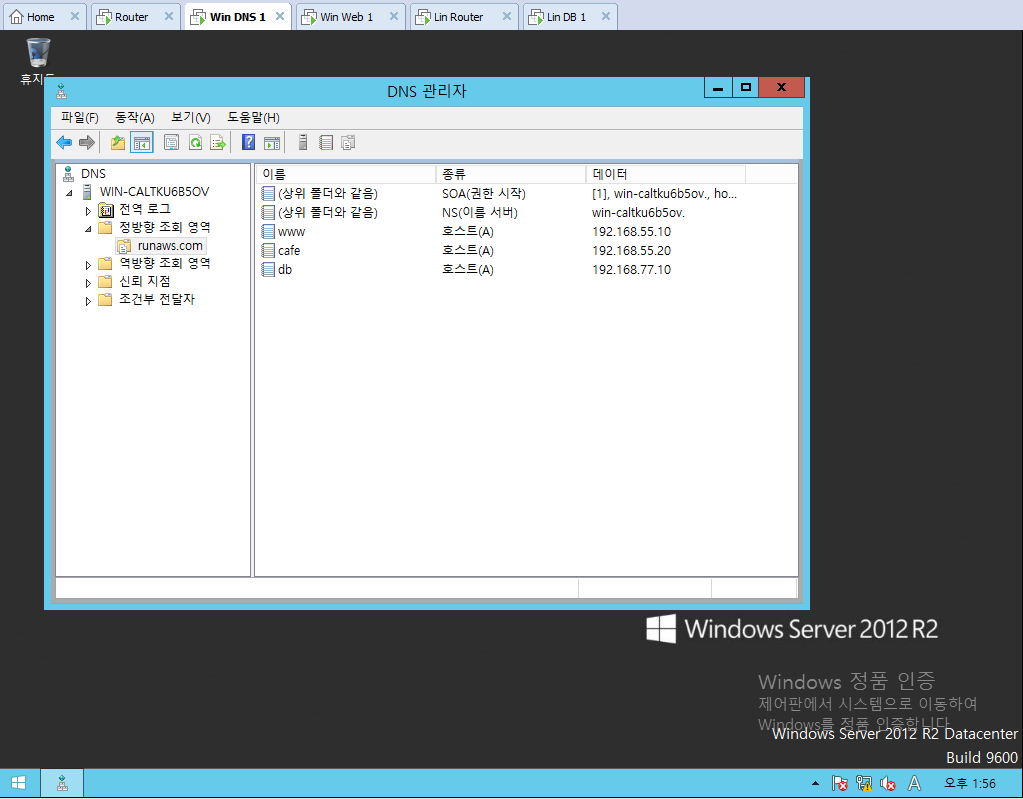

DNS

• 운영체제 : Window Server 2012

• ip 주소 : 192.168.55.10/24

• 작업내역
      → DNS 서비스 제공
      → 서버 IP들의 DNS주소를 192.168.55.10으로 설정
      → 정방향에서 각 서버의 IP마다 도메인 네임 제공
      → 각 도메인 네임의 동작 확인


WEB

• 운영체제 : Window Server 2012

• ip 주소 : 192.168.55.20/24

• 작업내역
      → IIS 서비스로 IIS 웹페이지 띄우는 것 확인

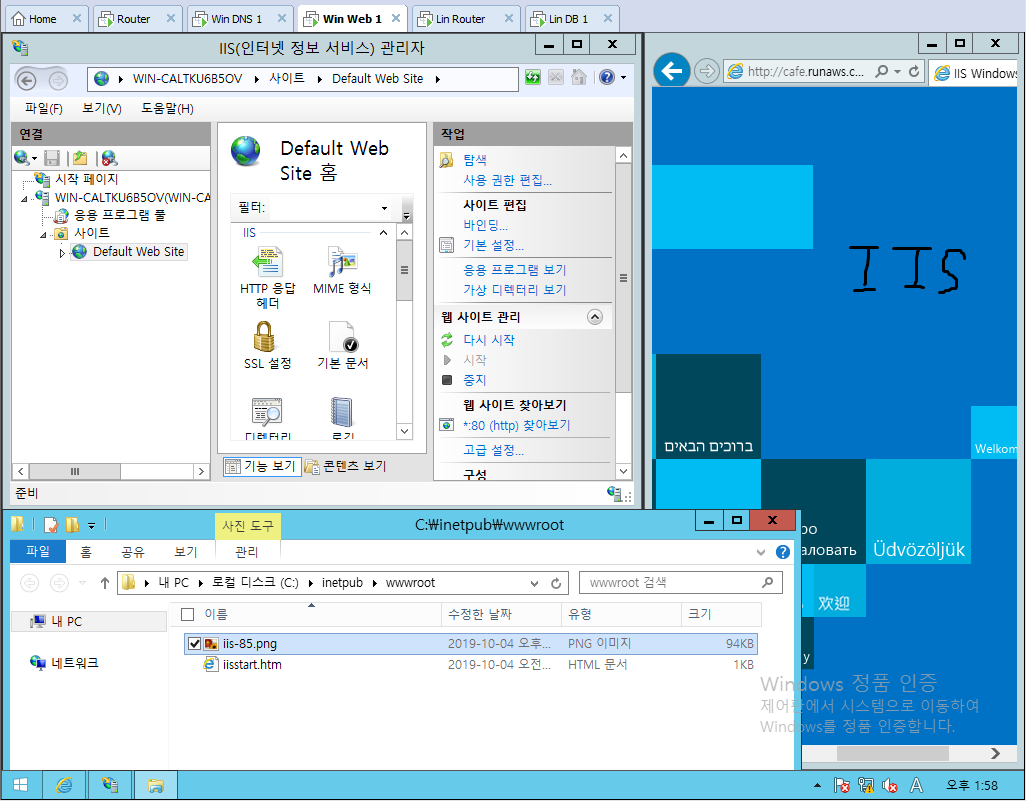

      → IIS Default 웹에서 이미지파일 변경 후 적용내역 확인 [그림 IIS 확인]
      → XE를 설치, DB서버에서 DB만 받아와서 테스트 진행
      → 다른 서버장비에서도 접속되는지 확인

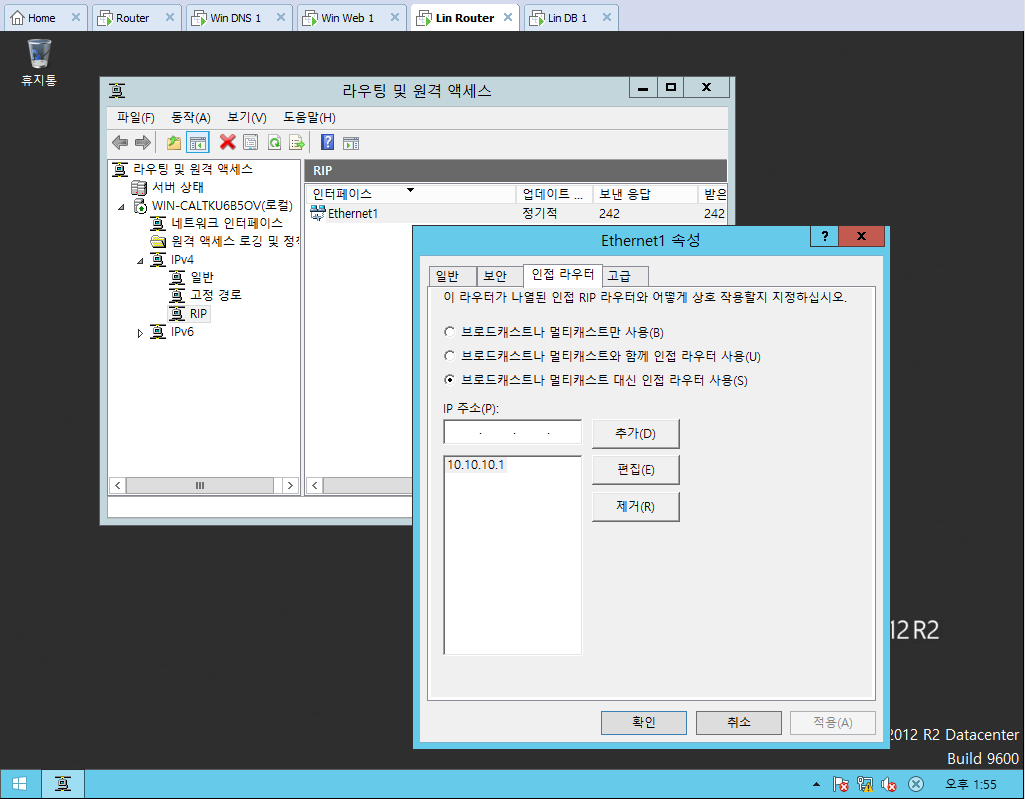

라우터 R2

• Window Server2012에서 라우팅

• 네트워크 어댑터 2개 사용

• rrasmgmt.msc에서 RIP 사용 인접라우터 등록

• 외부망 : 10.10.10.2/30

• 내부망 : 192.168.77.254/24



DB

• 운영체제 : Linux CentOs 7

• ip 주소 : 192.168.77.10/24

• 작업내역
      → mariaDB 사용 방화벽에 3306포트와 mysql 서비스 등록
      → 테스트를 위한 Apache Web Server 사용
      → httpd 패키지, 방화벽 80번포트, httpd 서비스 등록
      → 편의를 위해 yum 사용, rpm 사용법 숙지완료

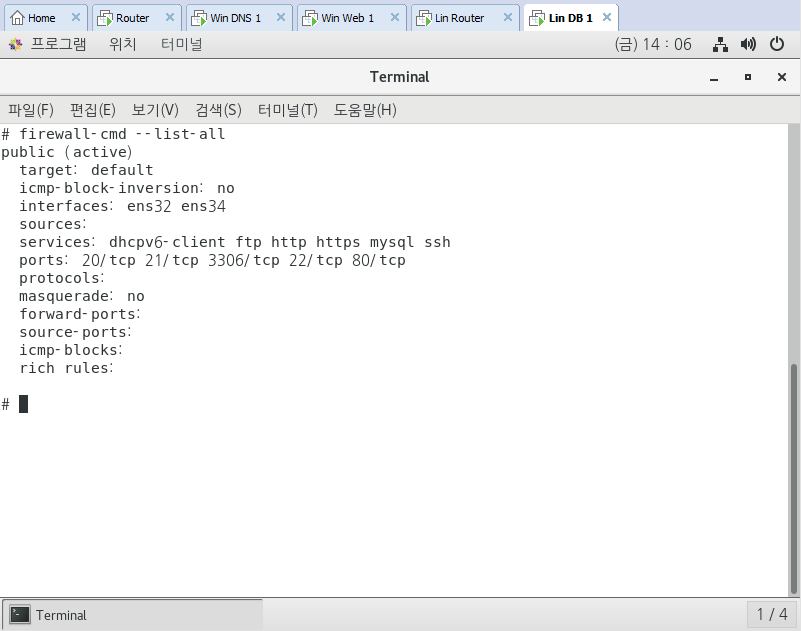

      → 그림 [Linux Firewall] 확인
      → /var/www/html/phpmyadmin에 위에 툴 설치
      → yum -y install --skip-broken php-*
      → /etc/httpd/conf/httpd.conf 165번줄
      → DirectoryIndex index.php index.html 수정
      → httpd 재실행

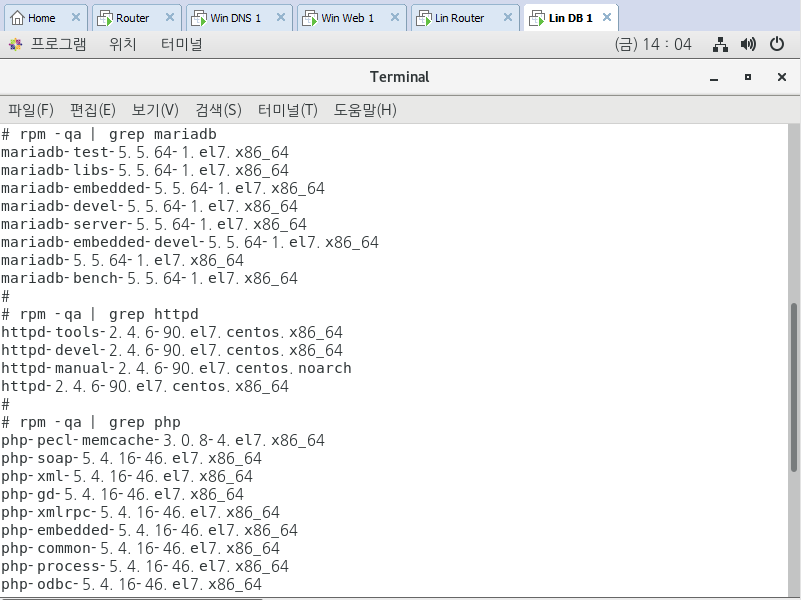

      → 그림 [Linux Packages] 확인
      → 제로보드 (https://www.xpressengine.com) 설치
      → /var/www/html/xe에 툴 설치
      → #chmod 707 xe
      → 닉네임 아이디 administrator


==라우터 설정 (pkt)==

Router>en
Router#conf t
Router(config)#no ip domain lookup
Router(config)#line co 0
Router(config-line)#exec-t 0 0
Router(config-line)#logging synchronous
Router(config-line)#exit
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.55.254 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit
Router(config)#int fa1/0
Router(config-if)#ip add 10.10.10.1 255.255.255.252
Router(config-if)#no sh
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#network 192.168.55.0
Router(config-router)#ver 2
